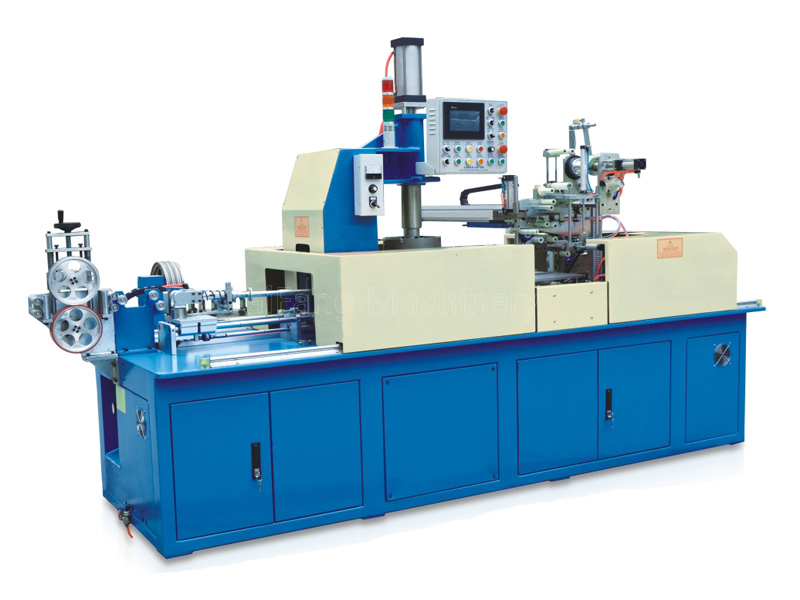

1040型電線全自動打卷包膜機
發布日期：2024-04-11 關注次數：727
SF-1040型自動打卷包膜機
設備配置及技術規范
一、設備介紹
1．項目簡介：產品進自動成卷，再進入包膜部分貼標+完成繞包、無動力輸送線，實現繞包工序的無人化作業。
2．繞包產品： Φ3-φ8mm 電源線（BV1.5-6mm2，BVR2.5-10mm2）
3．產量：搖盤頭轉速930RPM Max (當生產線100m/卷，臥式儲線架儲線量不小于200米時，本機產量MAX260m/min）。
二、機器用途
1．省人工，全段為自動化成卷繞包，包括皮帶線送料，自動對產品成卷、貼標、包膜，實現繞包工序的無人化作業。
2．產品繞包一致，效果美觀，功效提高。
三、組成部分
| 機器型號 | SF-1040型 |
| 計米部分 | 使用歐洛克精密型編碼器 |
| 給線部分 | 導管喂線，三組氣動連貫動作，氣動式夾緊及送線 |
| 門式切刀 | 雙切刀氣動自動切線 |
| 搖盤頭 | 氣壓上下、收方自動開合 |
| 排線系統 | 400W伺服電機 |
| 收卷系統 | 7.5HP AC 馬達 |
| 抱臂傳送 | 400W伺服電機 |
| C型環 | 1HP AC馬達 |
| 抱線手臂 | 1HP AC馬達+1/20減速機 |
| 標簽機構 | 采用整疊標簽排放式 |
| 電氣回路控制 | 微電腦可程控器﹙PLC﹚ |
| 操作面板 | 觸控屏幕、速度調整鈕、緊急開關 |
| 整機低壓電氣 | 施耐德或高于其品質的替代產品 |
